Zur Realisierung eigener Mess- und Steueraufgaben für das Miniatur-Datenerfassungs-system MicroMonitor3 wurde ein komfortabler Emulator entwickelt, der es gestattet, im Entwicklungslabor die Hard- und Software für jene Peripherie zu erproben, die in der Praxis beim Miniatur-Datenerfassungssystem verwendet werden soll. Darüber hinaus verfügt dieser Emulator über zusätzliche Hardware-Komponenten und Schnittstellen, die das Arbeiten mit dem System erleichtern und somit das Erstellen eigener Anwendungen unterstützen.

Damit ist es möglich, die Hard- und Software im Echt-Betrieb bereits unter Laborbedingungen zu testen und auf effiziente Weise spezifische Applikationen in kurzer Entwicklungszeit zu realisieren.



Hardware-Komponenten

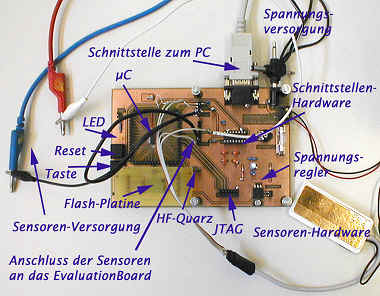

Der Emulator, auch EvaluationBoard genannt, besteht im Kern aus den gleichen Komponenten, die auch für das Miniatur-Datenerfassungssystem MicroMonitor MM3 verwendet werden



Als zusätzliche, beim Entwicklungs-Prozess unterstützende Hardware-Komponenten sind auf dem EvaluationBoard integriert:
     ·        die für die Schnittstelle erforderliche Hardware
     ·        ein einstellbarer Spannungsregler
     ·        eine Reset-Taste
     ·        eine beliebig verwendbare Taste
     ·        eine beliebig verwendbare LED
     ·        und ein Hochfrequenz-Quarz.

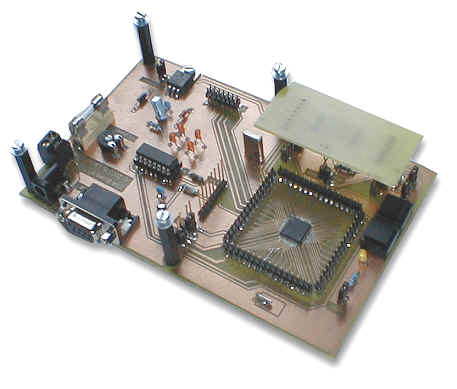

Darüber hinaus sind alle Pins des Micro-Controllers über Stiftleisten zugänglich, sodass der Micro-Controller nicht auf dem EvaluationBoard direkt aufgelötet werden muss, sondern über eine spezielle Controller-Platine aufgesteckt werden kann. Ebenso ist der Flash-Speicher über eine eigene Flash-Platine aufsteckbar und kann somit leicht getauscht werden.

Die Platine des Emulators verfügt über Stiftleisten für z.B. alle Analog-Eingangs-Pins, über die eine Modul-Platine aufgesteckt werden kann. Eine der eigenen Anwendung angepasste Modul-Platine (mit z.B. spezieller Sensor-Hardware) kann man zunächst für die ersten Tests in konventioneller Technik entwickeln, später dann miniaturisieren und wieder am Emulator ausgiebigen Tests unterziehen.

Mehr Information:
Emulator fuer ein Miniatur-Datenerfassungssystem  Download in deutsch
