Um nun eine sehr einfache Kommunikation zwischen PC und dem MM3 zu ermöglichen, wurde für den Offline-Betrieb eine VB-Software mit vielen Features realisiert. Die im 64 MB Flash Speicher (on Board) abgespeicherten Messdaten können nach der Messung vom PC ausgelesen und weiterverarbeitet werden.



In vielen Anwendungen wird eine ADC/IO-Messkarte benötigt, welche mit Hilfe des MM3 emuliert werden kann. Dazu stehen dem Anwender in LabView bereits viele speziell für den MM3 vorgefertigte VI's zur Verfügung, welche wie herkömmliche AD-Karten-VI's verwendet werden können. Der Vorteil besteht darin, dass sich der Anwender ohne Experten-wissen ein (LabView-) Programm erstellen kann, mit welchem die Messgrößen sehr schnell dargestellt bzw. weiterverarbeitet werden können.

Der Benutzer kann in Programmiersprachen wie C oder Assembler auch eigene Anwendungsprogramme für den MM3 erstellen und diese einfach als TI-TXT-File an den MM3 senden. Somit kann ein bereits bestehendes Miniatur-Datenerfassungssystem effizient an die individuellen Anforderungen des Benutzers angepasst werden.

Zyklus der Messdaten-Auswertung in diesem Anwendungsmodus:





Einstellen der Messparameter:
In diesem Anwendungsmodus kann der Benutzer folgende Einstellungen vornehmen:

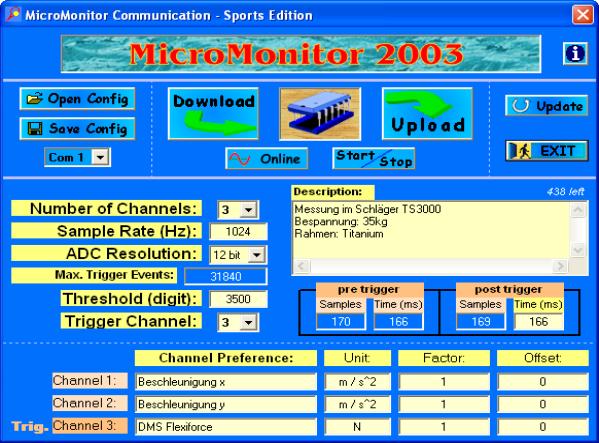

Messbeschreibung, Kanalanzahl (bis 8 Kanäle), Abtastrate (bis 3kHz), Auflösung (8 oder 12bit) sowie Kanalbezeichnung, Einheit und die linearen Umrechnungsfaktoren (Factor & Offset). Zusätzlich können im Trigger Modus der Triggerkanal, Triggerschwelle, Pre-trigger- bzw. Posttriggerzeit (bis zu 6,4 sec.) eingestellt werden (siehe Abb. 3). Diese Einstellungen werden dann mit "Upload" an den MM3 gesendet.

·      Online-Kontrolle:
Zur Überprüfung der Einstellungen bzw. der Sensoren steht dem Benutzer nun eine Darstellung des aktuellen Kurvenverlaufs der Messgrößen zur Verfügung.

·      Start/Stop der Messung:
Die Messung kann mit Hilfe der Software oder mit einem Taster gestartet bzw. gestoppt werden.


·      Preview der gemessenen Daten:

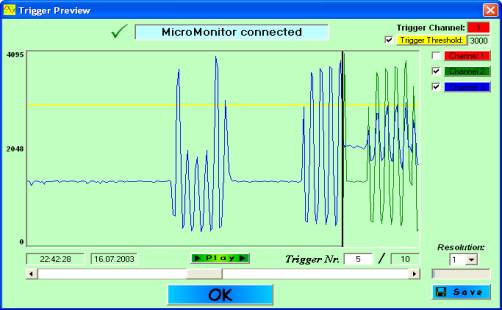

            Um bereits vor dem Upload dem Benutzer eine Vorschau auf die gemessenen Daten zu ermöglichen kann er den Verlauf beliebiger Events als
            Screenshot bzw. auch als Slide-Show ansehen.



·      Download der Daten:
Weiters werden dem Benutzer sämtliche Informationen über die Messung wie Event-anzahl, Flash-Speicherbelegung, geschätzte Übertragungsdauer
usw. angezeigt. Die Daten können nun aus dem Speicher ausgelesen und in das universelle Spread-Sheet Format umgewandelt werden. Dadurch können
diese in vielen Programmen wie Excel, Matlab, LabView, usw. importiert und weiterverarbeitet werden.

ONLINE-Betrieb

Die Befehle für die Test- u. Messanweisungen können an das MM3 - Command Line Interface (CLI)über jedes beliebige Terminalprogramm gesendet
bzw. empfangen werden. Es stehen dem Anwender dabei 8 analoge und 4 digitale Eingänge, sowie 8 digitale Ausgänge zur Verfügung.

Beispiel: Zum Einlesen des aktuellen analogen Wertes des 2. Kanals sendet man "AI02" an den MM3 und dieser sendet z.B. "F3A" im Hex-Format zurück,
welcher dem Wert 3898 in digit entspricht.

LabView-Einbindung

·      Bereitstellung MM3 spezifischer VI's:
Der Benutzer kann vorgefertigte MM3-VI's zum Senden/Empfangen aller Einstellungen, zum Download der Daten, zur Verwendung als ADC/IO-Messkarte

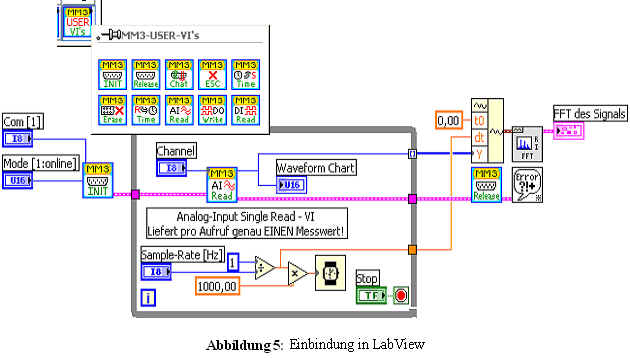

 und viele andere einfach und effektiv in seinem graphischen Programmcode einbauen (siehe Abb. 5).



·      Bereitstellung von VI's zur Messdatenverarbeitung:
LabView beinhaltet bereits sehr viele Standard-VI's für Charts, Analyse der Daten im Zeitbereich (Peak-Detection) sowie im Frequenzbereich (FFT, Filter) usw.,
welche natürlich im Programmcode gleich direkt nach dem Download der Daten eingesetzt werden können.
